Auftragsnetz
Der Planungslauf terminiert alle Primärbedarfe nach globaler Rangfolge, dabei wird für jeden Primärbedarf die gesamte Lieferkette durchgeplant, bevor der nächste Primärbedarf geplant wird. Dies wird auch Tiefensuche genannt.
So ergibt sich eine eindeutige Zuordnung aller Bedarfsnachfragen und Bedarfsdecker über die gesamte Stücklistenstruktur von Baugruppen.
Die Visualisierung dieser Bedarfszuordnungen nennt sich Auftragsnetz. Hierbei gibt es zwei unterschiedliche Blickwinkel.
Das Vorgängernetz zeigt alle Zuordnungen an, welche dem Vorgang über alle Ebenen zugeordnet sind. Hiermit können alle Abhängigkeiten für den Vorgang erkannt werden.
Das Nachfolgernetz verfolgt die Verwendung eines Vorgangs über alle zeitlich nachfolgenden Produktionsebenen bis zur Auslieferung bzw. Einlagerung. Die Enden eines Nachfolgernetztes sind typischerweise Primärbedarfsabgänge oder der Zugang auf Lager.
Das Auftragsnetz steht nur zur Verfügung, wenn für das gewünschte Szenario ein Planungslauf durchgeführt wurde.
Ein Neustart des Systems, der Anwendung oder das manuelle Entladen des Szenarios über die Oberfläche führt dazu, dass das Auftragsnetz nicht mehr angezeigt werden kann.
Eine erneute Durchführung eines Planungslauf stellt das Auftragsnetz wieder zur Verfügung.

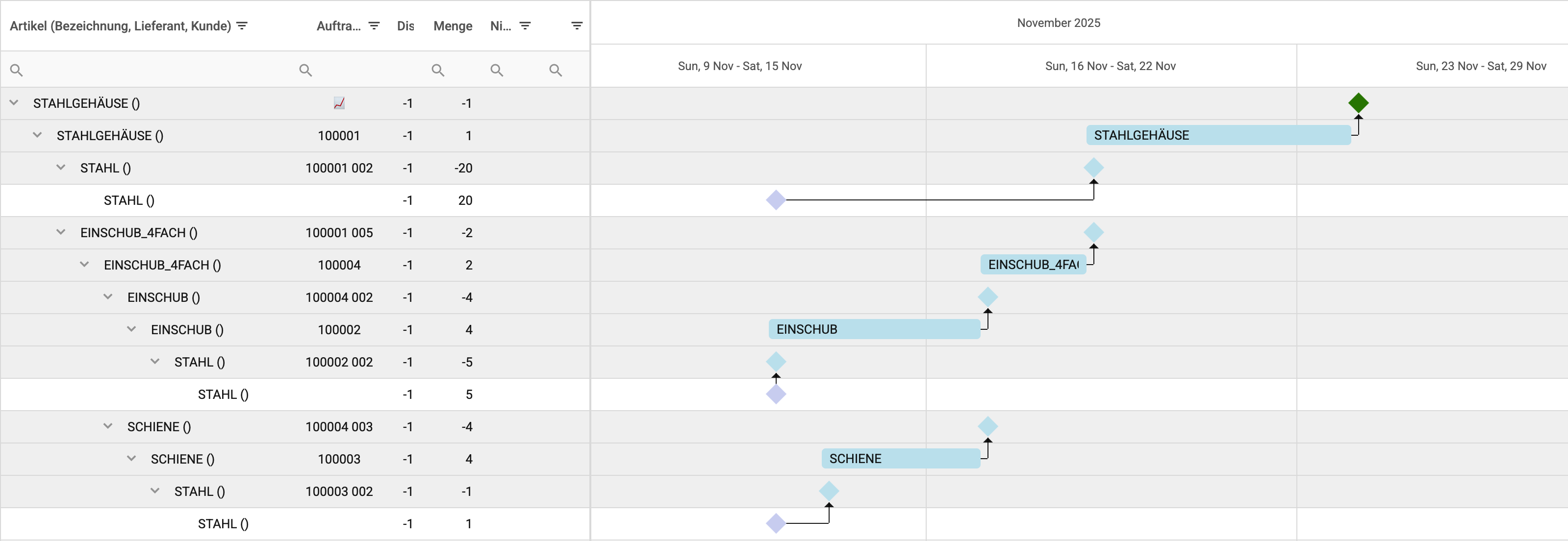

Beispiel eines Vorgängernetzes
Allgemein sind die einzelnen Zeilen abhängig ob Zu- oder Abgang eingefärbt.
Zusätzliche Informationen lassen sich anzeigen, wenn mit der Maus über einen Balken oder eine Raute gefahren wird.
Erklärung des Auftragsnetzes
In der ersten Zeile steht der Primärbedarf. Ausgelöst durch einen Verkaufsabgang am 24.11.25.
In der zweiten Zeile befindet sich der notwendige Produktionsauftrag um den Primärbedarf zu decken. Anhand der Länge des Balkens ist die Fertigungsdauer zu erkennen. Die Zeile darunter zeigt an, dass zur Fertigung das Material STAHL notwendig ist. Dabei werden 20 Stück benötigt. Darunter ist der Zugang vom Material am 13.11.25 zu erkennen.
Nun folgt wiederum notwendiges Material. 2 Stück vom Artikel EINSCHUB_4FACH. Hierbei handelt es auch um eine Baugruppe welche gefertigt werden muss. Dies ist aus den Zeilen darunter zu erkennen, da diese eine Abhängigkeit zu dem Produktionsauftrag für EINSCHUB_4FACH besitzen.
Diese Baugruppe selbst benötigt zwei Positionen, EINSCHUB und SCHIENE. Dieses Material muss selbst auch hergestellt werden, daher gibt es auch für diese Baugruppen einen Produktionsauftrag.
Betrachtet man die gesamte Stückliste, des Primärbedarfs STAHLGEHÄUSE, über alle Ebenen hinweg , so wird das Material STAHL auch für die Fertigung von EINSCHUB und SCHIENE benötigt. benötigen alle das Material STAHL. Dieses wird in einer Bestellung am 13.11.25 geliefert.
