Maskendesigner - Markierte Bereiche

Von entscheidender Wichtigkeit beim Arbeiten im Maskendesigner ist zu erkennen, welches Feld oder welcher Bereich gerade markiert ist. Der markierte Bereich wird durch mehrere schwarze Markierungspunkte an den äußeren Rändern der Markierung hervorgehoben.

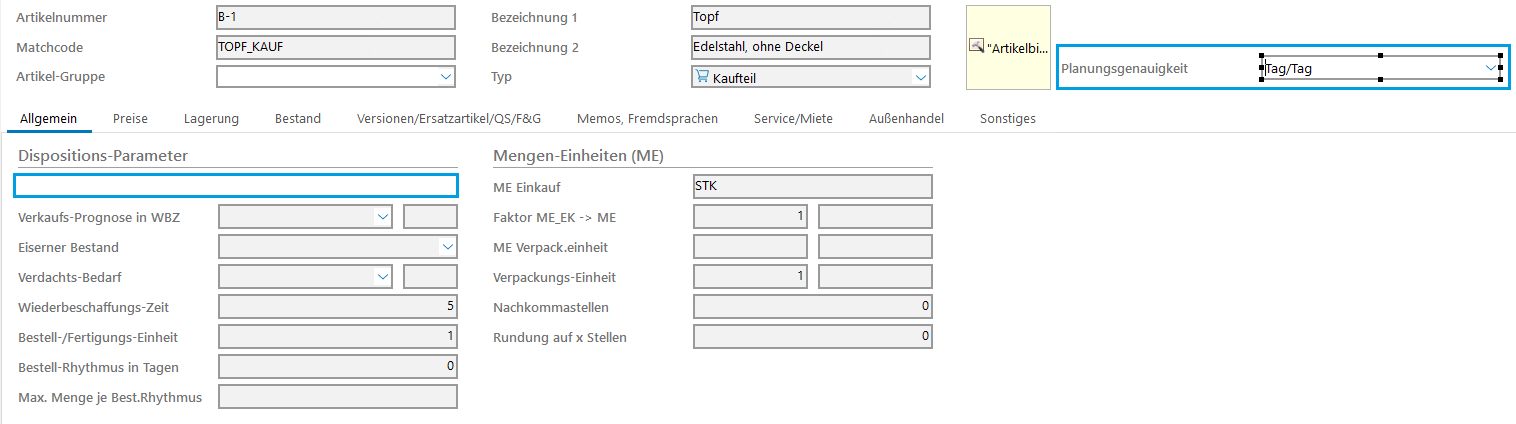

In folgendem Beispiel ist ein Tab markiert. Dies funktioniert beispielsweise durch klick links oben im Tab. Änderungen im Werkzeugkasten beziehen sich nur auf den ausgewählten Tab:

Sie können nun z.B. den Namen der Tabs, oder die Position im Reiter ändern. Für die Änderung der Position muss beispielweise der PageIndex in der Werkzeugleiste geändert werden.

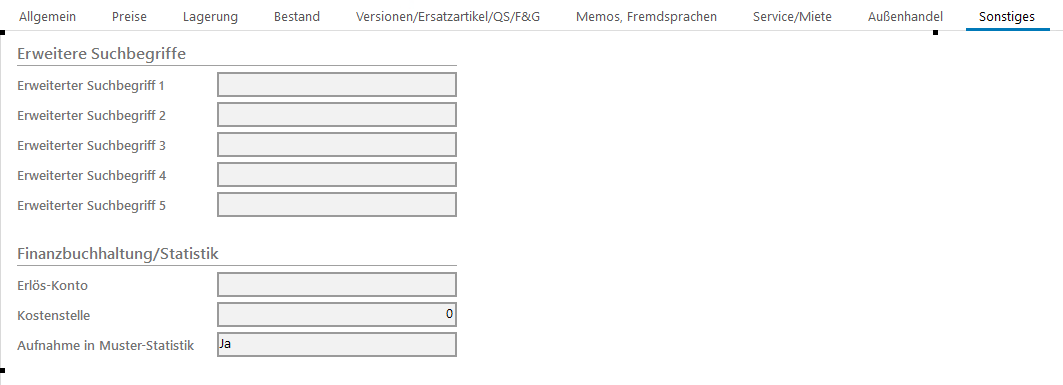

In diesem Beispiel ist der gesamte Tab-Bereich markiert, was durch klick auf die Tab-Überschrift geht:

Sie können nun zum Beispiel die Position aller Tabs auf der Maske ändern, den Tab-Bereich vergrößern oder verkleinern oder alle Tabs gleichzeitig löschen.

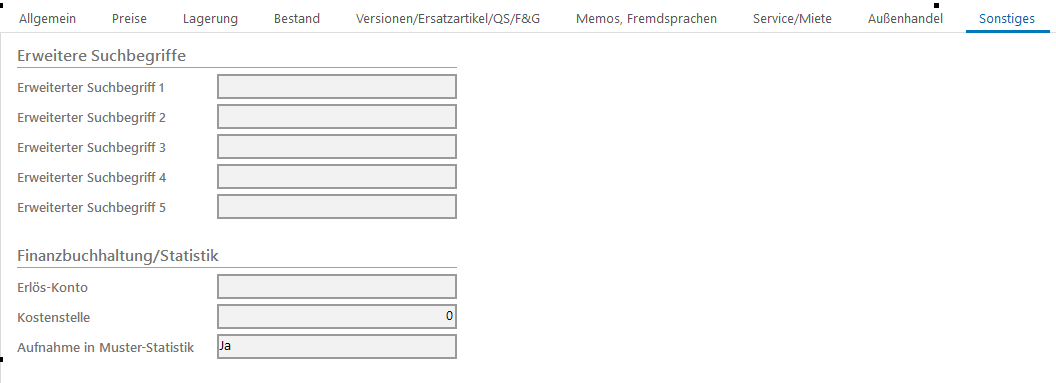

Im folgenden Beispiel ist kein Bereich markiert:

Dies bedeutet, dass die gesamte Maske markiert ist. Änderungen über das Kontextmenü beziehen sich auf die gesamte Maske. Diese Einstellung ist also mit äußerster Vorsicht zu verwenden. Beispielweise würde der Befehl Ausschneiden nun die gesamte Maske ausschneiden.

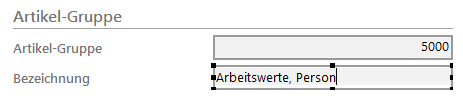

Hier ist das Feld Bezeichnung markiert. Sie können nun - wie in Windows üblich - mit markierten Objekten arbeiten: Das Feld kann verschoben, vergrößert oder verkleinert, gelöscht oder ausgeschnitten/eingefügt werden.

Um ein Feld von einem Tab auf einen anderen Tab zu verschieben, ziehen Sie das Feld aus dem Tab heraus in einen freien Bereich außerhalb des Tabs.

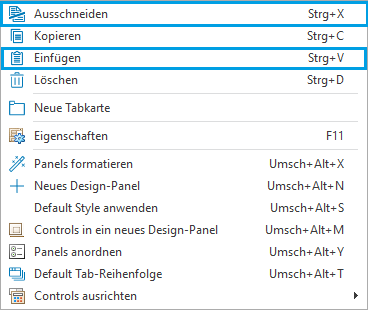

Wenn Sie nun auf den Zieltab wechseln, können Sie das Feld wieder von außen herein schieben. Alternativ können Sie mit Ausschneiden/Einfügen im Kontextmenü (rechte Maustaste) arbeiten.
