Codeblock Syntax

Basisinformationen zur Syntax der Codeblock Programmiersprache

Variablen-Typen

Diagramm

Beschreibung

C

Character/String

D

Date

L

Logical/Boolean

N

Numeric

U

Kann verschiedene werte annehmen (Default)

R

Referenzvariable

DT

DateTime

DR

Duration

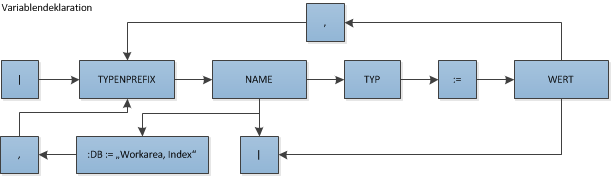

Variablendeklaration

Diagramm

Restriktionen

  • Eine Variablendeklaration darf pro Programm und Funktion nur ein Mal am Anfang definiert werden.

  • Wird eine Zuweisung direkt bei der Deklaration getroffen muss der Typ angegeben werden. Siehe Beispiel a).

Beispiele

a)
  m_cString:C:="Text", m_nZahl:N:=10
b)Sonderfall Datum
  m_dDatum:D:=Date()
c)
  m_dDatum, m_cText, m_nNummer

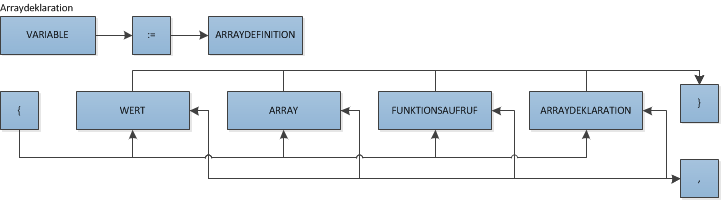

Arraydeklaration

Diagramm

Beispiel

a)

| m_aAr |
m_aAr := {"1", "2", "3"},
WriteLn(m_aAr[1])

Ergebnis der Ausgabe: "1"

b)

| m_aAr |
m_aAr := {{1, 2}, {3, 4}},
WriteLn(m_aAr[2, 1]),

Ergebnis der Ausgabe: 3

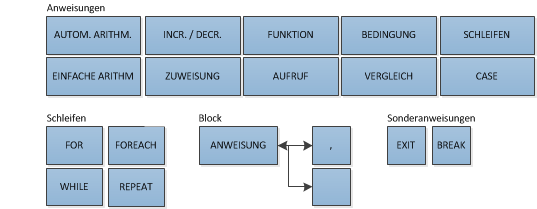

Anweisungen

Diagramme

Restriktionen

  • Sonderanweisungen sind nur innerhalb bestimmter Anweisungen möglich:

    • EXIT nur in einer Funktion

    • BREAK nur in einer Schleife

Ein Block besteht aus 1 bis n Anweisungen und endet ohne Komma. Mehrere Anweisungen werden durch Komma getrennt.

Zuweisung

Diagramm

Beispiele

a)

| m_nResultat:N:=0 |
m_nResultat := 10

Wert von m_nResultat = 10

b)

| m_nResultat:N:= 0 |
function Addition(add1, add2)
   result := add1 + add2
end
m_nResultat := Addition(10,5)

Ergebnis: m_nResultat = Rückgabewert der Funktion Addition (hier: 15)

Rekursive Zuweisung

Restriktionen

  • Es können ganze Ausdrücke zugewiesen werden, sofern die rechte Seite einen eindeutigen Wert ergibt.

Beispiele

| m_nTest |
m_nTest := 10,
m_nTest := (m_nTest += (m_nTest + 1)),
WriteLn(Str(m_nTest))

Ergebnis: Ausgabe des Strings „21"

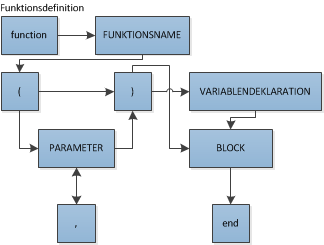

Funktionsdefinition

Diagramm

Beispiele

a)

| nResultat:N:=0 |
function Testfunktion()
   result := 10
end
nResultat := Testfunktion()

Ergebnis: nResultat = 10

b)

| nResultat:N:=0 |
function Testfunktion(param1, param2)
   | nErgebnis |
   nErgebnis := param1 + param2,
   result := nErgebnis
end
nResultat := Testfunktion(5, 5)

Ergebnis: nResultat = 10

c)

| nResultat:N:=0 |
function Testfunktion(param1, param2)
   function Multiplikation(p1, p2)
      result := p1 * p2
   end,
   nResult := Multiplikation(param1, param2)
end
nResultat := Testfunktion(5, 5)

Ergebnis: nResultat = 25

d)

| nResultat:N:=0 |
function Testfunktion_A() ... end,
function Testfunktion_B() ... end,
function Testfunktion_A()
   result := Testfunktion_B(),
end
function Testfunktion_B()
   result := 10,
end
nResultat := Testfunktion_A()

Ergebnis: nResultat = 10

e)

| nResultat:N:=0 |
function Testfunktion(param1:=10)
   result := param1,
end
nResultat := Testfunktion()

Funktionsrückgabewert

Restriktionen

  • Der Rückgabewert einer Funktion wird in der Spezialvariable „result" gespeichert, welche immer automatisch vorhanden ist und nicht extra deklariert werden muss.

Beispiele

function Testfunktion()
  result := 10
end,
WriteLn(Str(Testfunktion()))

Ergebnis: Ausgabe des Strings „10"

Funktionsende

  • Die Ausführung einer Funktion endet mit die letzte Zeile der Funktion vor end, oder wenn die Ausführung auf einem Exit Befehl landet. Nach dem Befehl Exit keine andere Zeile der Funktion in der aktuellen Ausführung ausgewertet wird.

Beispiele

function Testfunktion()
  Meld("hello"),
  Exit,
  Meld("world"),
end,
Testfunktion()

Ergebnis: Die Meldung “world” wird nie angezeigt

Call by Reference für Übergabeparameter

Restriktionen

  • Parametertyp R markiert einen Übergabeparameter für referenzierte Funktionsaufrufe.

Beispiele

| nTest |
function Test(nCount:R)
   WriteLn(str(nCount)),
   nCount++
end,
nTest := 10,
test(nTest),
WriteLn(str(nTest))

Ergebnis: Ausgabe der Strings „10" und „11"

Exit mit Zuweisung des Results

Restriktionen

  • Exit mit Parameterangabe bewirkt eine implizite Zuweisung des Parameters an das Funktionsergebnis Result.

Beispiel

function ExitResult()
Exit(10),
WriteLn('Dieser Text wird nie geschrieben'),
end,
ExitResult()

Ergebnis: 10

Funktionsaufruf

Diagramm

Beispiele

a)

| m_nResultat:N:=0 |
function Testfunktion()
   result := 10
end,
m_nResultat := Testfunktion()

Ergebnis: m_nResultat = 10

b)

| m_nResultat:N:=0 |
function Sum(nP1, nP2)
   result := nP1 + nP2
end,
m_nResultat := Sum(10, 15)

Ergebnis: m_nResultat = 25

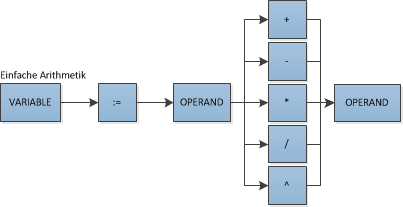

Einfache Arithmetik

Diagramm

Restriktionen

  • Nur mit numerischen Werten und Variablen

  • Ausnahme: beim "+" Operator können auch Strings verwendet werden.

  • Innerhalb einer Operation müssen alle Typen gleich sein.

Beispiele

a)

| m_nResultat:N:=0 |
m_nResultat := 10 + 10

Ergebnis: m_nResultat = 20

b)

| m_nResultat:N:=0 |
m_nResultat := 2 ^ 5

Ergebnis: m_nResultat = 32

c)

| m_cString, m_nZahl |
m_cString := "Die Zahl: ",
m_nZahl   := 10,
m_cString := m_cString + str(m_nZahl)

Ergebnis: m_cString = "Die Zahl: 10"

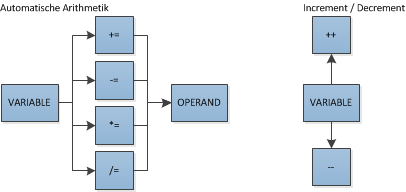

Automatische Arithmetik

Diagramm

Restriktionen

  • Nur mit numerischen Werten und Variablen

  • Ausnahme: beim "+=" Operator können auch Strings verwendet werden.

  • Bei einer Operation müssen alle Typen gleich sein.

Beispiele

a)

| m_nResultat:N:=5 |
m_nResultat += 1

Ergebnis: m_nResultat = 6

b)

| m_nResultat:N:=0 |
m_nResultat++

Ergebnis: m_nResultat = 1

Bedingungen und Vergleiche

Allgemein

Diagramm
Restriktionen

  • Vergleiche werden innerhalb Bedingungen und logischen Zuweisungen verwendet

  • Operator „$" kann nur mit „String" Werten und Variablen verwendet werden

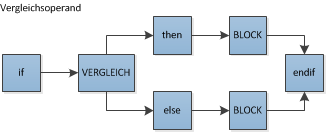

if-Anweisungen

Diagramm
Beispiele

a)

| m_nResultat:N:=0 |
if (10 >= 5) and (m_nResultat = 0) then
   m_nResultat := 10,
else
   m_nResultat := 5
endif

Ergebnis: m_nResultat = 10

b)

| m_cTest |
m_cTest := "bc",
if m_cTest $ "abcdefg" then
   WriteLn("true")
else
   WriteLn("false")
endif

Ergebnis: Ausgabe des Strings „true", da „bc" in „abcdefg" enthalten ist.

c)

| m_bTrue, m_bFalse, m_bRes |
m_bTrue  := true,
m_bFalse := false,
m_bRes   := m_bTrue and m_bFalse,
if m_bRes then
   WriteLn("Wahr"),
else
   WriteLn("Falsch"),
endif

Ergebnis: Ausgabe des Strings „Falsch"

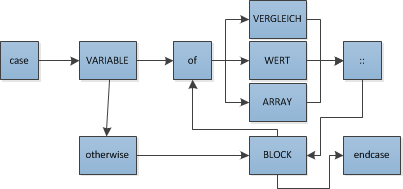

case-Anweisungen

Diagramm
Restriktionen

  • Bei Vergleichen in der of Anweisung wird statt einer Variable nach dem case der boolsche Wert true gesetzt.

Beispiele

a)

| m_nCount |
m_nCount := 1,
case m_nCount
   of 0 ::   WriteLn("A"),
   of 1 ::   WriteLn("B"),
   otherwise WriteLn("C"),
endcase

Ergebnis: Ausgabe des Strings „B"

b)

| m_nCount |
m_nCount := 1,
case m_nCount
   of {0, 1} :: WriteLn("A"),
   of {2, 3} :: WriteLn("B"),
   otherwise    WriteLn("C"),
endcase

Ergebnis: Ausgabe des Strings „A"

c)

| m_nCount |
m_nCount := 10,
case true
   of m_nCount < 0 :: WriteLn("A"),
   of m_nCount < 5 :: WriteLn("B"),
   otherwise          WriteLn("C"),
endcase

Ergebnis: Ausgabe des Strings „C"

Schleifen Allgemein

  • Schleifen ausführen ihre Befehle wiederholend

  • Eine Schleife kann auf einer beliebigen Zeile mit dem Befehl Break beendet werden. Der Befehl Break beendet nur die nächste Schleife, die gerade ausgeführt wird.

for-Schleife

Diagramm

Restriktionen

  • Berechnung der Schleifenwiederholungen erfolgt einmal zu Beginn

Beispiele

a)

| m_nCount:N:=0 |
for m_nCount := 0 to 10 do
   WriteLn(m_nCount),
next

Ergebnis: Ausgabe der Zahlen 0 bis 10

b)

| m_nCount:N:=0 |
for m_nCount := 10 downto 0 do
   WriteLn(m_nCount),
next

Ergebnis: Ausgabe der Zahlen 10 bis 0

foreach-Schleife

Diagramm

Restriktionen

  • Berechnung der Schleifenwiederholungen erfolgt einmal zu Beginn

Beispiele

| m_nRec, m_aArr |
m_aArr := {1, 2, 3, 4, 5},
foreach m_nRec in m_aArr do
   WriteLn(Str(m_nRec)),
end

Ergebnis: Ausgabe der Zahlen 1 bis 5

while-Schleife

Diagramm

Restriktionen

  • Berechnung der Schleifenwiederholung erfolgt je Durchlauf

Beispiele

| m_nCount:N:=0 |
while m_nCount <= 10 do
   WriteLn(m_nCount),
   m_nCount++,
end

Ergebnis: Ausgabe der Zahlen 0 bis 10

repeat-Schleife

Diagramm

Restriktionen

  • Berechnung der Schleifenwiederholung erfolgt je Durchlauf

Beispiele

| m_nCount:N:=0 |
repeat
   writeln(m_nCount),
   m_nCount++,
until m_nCount > 10 end

Ergebnis: Ausgabe der Zahlen 0 bis 10

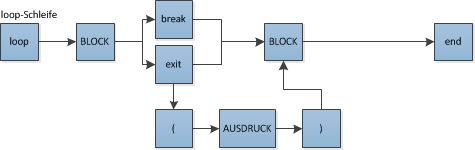

Loop-Schleife

Diagramm

Informationen

Dieser Schleifen-Typ ersetzt Konstruktionen wie z.B.: while True do ...
Loop wird immer mit End abgeschlossen. Die Schleife kann nur in Verbindung mit Break oder Exit (innerhalb von Funktionen) verlassen werden.

Beispiel

| i |
i := 1,
loop // Schleifenbeginn
   i++,
   if i = 10 then
      WriteLn(i),
      Break
   endif
end // Schleifenende

Include von Programmdateien

Diagramm

Restriktionen

  • Die zu „includierende" Programmdatei muss freigegeben sein! („Version freigeben")

Beispiele

a) Programmdateipfad: Includeprogramm
Dateiinhalt:

function Ausgabe(cStr)
   writeln(cStr)
end

b)

//#P Includeprogramm
Ausgabe("Hallo Welt"),

Ergebnis: Ausgabe des Strings „Hallo Welt"

Exception-Handling / Schutzblöcke

Diagramm

Beispiele

a)

| m_nCount:N:=10 |
startseq
   case m_nCount
      of 0 ::   WriteLn("A"),
      of 1 ::   WriteLn("B"),
      otherwise WriteLn("C"),
   endcase
onerror
   WriteLn("Fehler")
stopseq

b)

| m_nCount:N:=0 |
startseq
   while m_nCount < 10 do
      WriteLn(nCount),
   end
always
   WriteLn("Ende der Sequenz")
stopseq

Kommentare

Beschreibung

  • Kommentare sorgen für einen verständlicheren Code, indem sie es ermöglichen, zusätzliche Beschreibungen einzuführen, die beim Ausführen des Codes jedoch ignoriert werden.

Beispiele

a) Einzeilige Kommentare:

// Diese Zeile wird nicht ausgeführt.
WriteLn('Hello World'),


b) Mehrzeilige Kommentare:

/*
Diese Zeile wird nicht ausgeführt.
Auch diese Zeile wird nicht ausgeführt.
*/
WriteLn('Hello World'),

c)

Writeln('Hello ' + /* Dieser Bereich wird nicht ausgeführt / komplett ignoriert */ 'World'),
